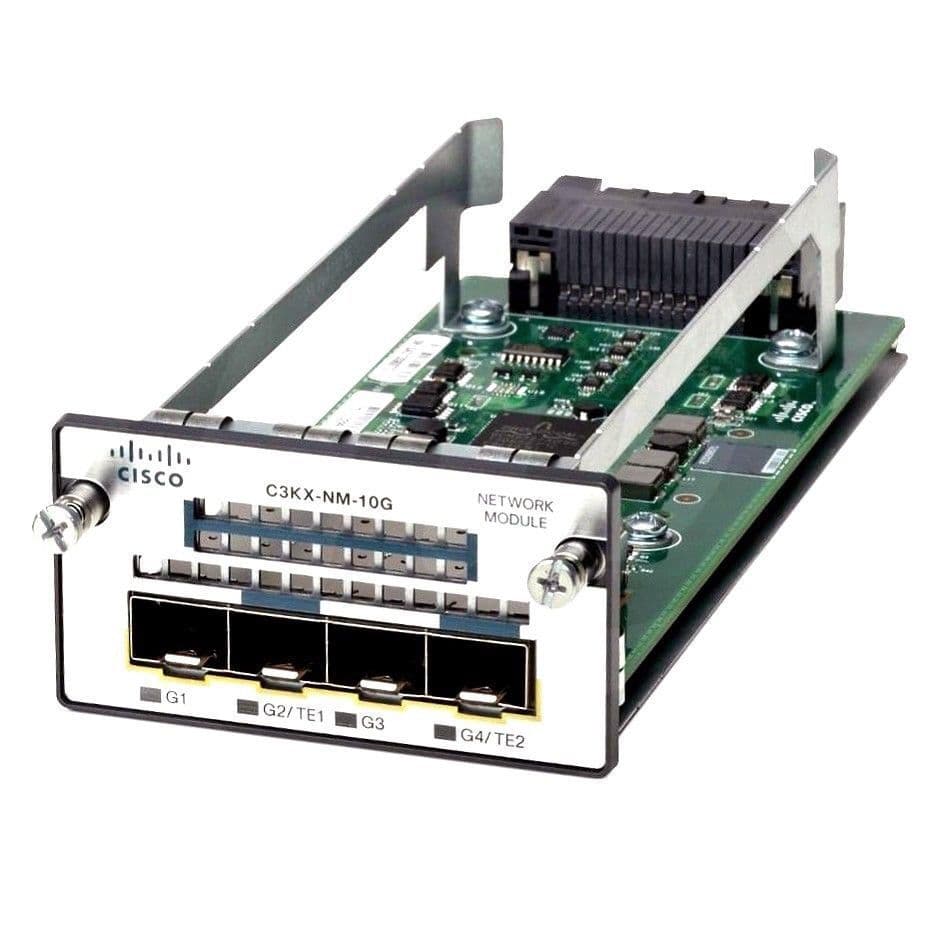

Módulos de red C3KX-NM-10G PID opcional del módulo de red Catalyst 3560-X, 3750-X Series Catalyst 3K-X 10G Los conmutadores Cisco Catalyst 3750-X Series y 3560-X Series admiten un módulo de red opcional para puertos de enlace ascendente. La configuración predeterminada del conmutador no incluye el módulo de enlace ascendente; el cliente tiene la flexibilidad de elegir entre un módulo de red de cuatro puertos GbE (3KX-NM-1G) o dos puertos de 10 GbE (3KX-NM-10G) al momento de comprar el conmutador. El módulo de enlace ascendente de 10 GbE cuenta con cuatro puertos físicos con dos puertos SFP+ y dos puertos SFP normales. La interfaz SFP+ admite puertos 10GbE y GbE, lo que permite al cliente utilizar su inversión en GbE SFP y actualizar a 10GbE cuando cambian las demandas comerciales, sin tener que realizar una actualización integral del conmutador de acceso. El módulo de enlace ascendente es intercambiable en caliente. El módulo de red de 10GbE se puede utilizar en cualquiera de las combinaciones
El módulo tiene cuatro ranuras. Dos ranuras admiten únicamente módulos SFP de 1 Gigabit. Dos ranuras admiten módulos SFP de 1 Gigabit o SFP+ de 10 Gigabit.
Nota: El GLC-T SFP no es compatible con las ranuras SFP+ de C3KX-NM-10G.
Las cuatro ranuras están agrupadas en dos pares, y cada par consta de una ranura SFP y una ranura SFP+. Cada par admite dos módulos SFP de 1 Gigabit o un módulo SFP+ de 10 Gigabit. Un módulo SFP+ de 10 Gigabit no puede funcionar al mismo tiempo que el módulo SFP de 1 Gigabit correspondiente del par.
Combinaciones admitidas de módulos SFP y SFP+:
- Ranuras 1, 2, 3 y 4 con módulos SFP de 1 Gigabit
- Ranuras 1 y 2 con módulos SFP de 1 Gigabit y Ranura 4 con un módulo SFP+ de 10 Gigabit
- Ranura 2 con un módulo SFP+ de 10 Gigabit y Ranuras 3 y 4 con módulos SFP de 1 Gigabit
- Ranura 2 y Ranura 4 cada una con módulos SFP+ de 10 Gigabit
Un módulo SFP+ de 10 Gigabit tiene prioridad sobre un módulo SFP de 1 Gigabit, excepto cuando un módulo SFP se inserta por primera vez en la ranura 1 y tiene enlace. Cuando inserta un módulo SFP+ en la ranura 2, el SFP en la ranura 1 conserva el enlace. El módulo SFP+ en la ranura 2 no funciona.
Cuando el módulo SFP en la ranura 1 se apaga, pierde el enlace o se retira, el módulo SFP+ en la ranura 2 se enciende. El módulo SFP en la ranura 1 no funciona mientras haya un módulo SFP+ en la ranura 2, ya sea que tenga enlace o no.
La misma precedencia se aplica a las ranuras 3 y 4.
